上海睿析科學儀器有限公司
聯系人：陳經理
手機：13918499969
座機：021-51699970
傳真：021-51685870
聯系郵箱：rxsepu@qq.com
上海市寶山區長江南路99弄2號
敬告：
1. 在使用儀器前請您認真閱讀此說明書！
2. 請務必約工作1000小時更換一次活性炭！
3. 若產品更新，儀器內部結構略有變化，恕不另行通知！
注意：
本說明書只適用于RX-A3L/5L/8L型
目 錄
一、公司介紹………………………………………… 1
二、產品概述………………………………………… 2
三、儀器各部位名稱………………………………… 2
四、主要技術參數…………………………………… 3
五、儀器的特點……………………………………… 3
六、儀器的安裝與使用……………………………… 4
七、注意事項………………………………………… 5
八、特別提示 ……………………………………… 6
九、產品配置清單…………………………………… 6
十、故障判斷與處理………………………………… 7
十一、售后承諾書…………………………………… 8
一．公司介紹
上海睿析科學儀器有限公司是一家集高純氣體發生器、專用色譜儀、頂空進樣器、超純水機、富氫機等實驗室儀器的研發、制造、銷售于一體的國家高新技術企業。
公司依托上海交通大學、浙江大學等高等院校的技術支持，先后申請通過了20余項國家專利及相關軟著專利，是上海市氫科學技術研究會理事單位、全國衛生產業企業管理協會氫醫學健康產業分會理事單位。
公司高純氣體發生器事業部，先后研制了高純氫氣發生器、氮?dú)獍l(fā)生器、純凈空氣發生器、氮?dú)淇找惑w機等一批業內技術成熟的產品，利用固體聚合物電解質（Solid polymer electrolyte）SPE陽離子（質子）交換膜，進行純水電解氫氣發生器的研發、生產和銷售。現在公司依托生產氣體發生器的豐富經驗與技術優勢，陸續開發出多款供客戶選擇的家用多功能富氫機,可產生高純氫氣。我公司是《純水電解吸氫機》T/NAHIEM18-2019團體標準的主要起草制定單位之一。
創新、誠信、務實、高效是上海睿析科學儀器有限公司的企業精神，公司承諾：我們不接受不良產品，不制造不良產品，不流出不良產品，愿與社會各界朋友攜手共創美好明天。
二．產品概述
RX-3L/5L/8L型空氣發生器是采用低噪音壓縮機作為空氣源；儀器設有二級穩壓和溫度自控裝置，當氣體壓力超過設定值或壓縮機機殼溫度達到80℃時，自控系統會自動關閉電源，保證系統安全可靠；另外儀器帶有常壓啟動裝置，延長了壓縮機的使用壽命。凈化系統由過濾器，活性碳室和變色硅膠室等三級凈化所組成，可有效祛除空氣中的雜質和水分子。可用于國內外各種型號氣相色譜儀、火焰光度計，可取代鋼瓶使您的工作更加方便。
三．儀器各部位名稱
四．主要技術參數
型號 | RX-A3L型 | RX-A5L型 | RX-8L型 |
空氣流量 | 0-3L/min | 0-5L/min | 0-8L/min |
輸出壓力 | A 輸出0-0.4Mpa B 輸出0-0.5Mpa | ||
空氣純度 | 無油三級凈化 | ||
環境溫度 | 環境溫度：10-40°C; 相對濕度小于70% 無大量粉塵及腐蝕性氣體污染 | ||
供電電源 | 220V±10% 50Hz | ||
消耗功率 | 150W | 180W | 200W |
外形尺寸 | 450*260*380mm (L*W*H) | ||
噪 音 | 小于42分貝 | ||
凈重 | RX-A2L約21Kg | RX-A5L約22Kg | RX-A8L約23Kg |
五．儀器特點
1、可取代傳統的高壓空氣瓶，使化驗室儀器化。
2、操作簡單,只需啟動電源開關即可產氣，可連續使用，也可間斷使用。
3、氣路系統設為三級凈化。
4、設有兩級穩壓，使穩壓精度更高。
5、設有過壓保護，使用安全方便。
6、設有常壓啟動，可延長使用壽命。
六．儀器的安裝與使用
1.把儀器從包裝箱中取出，先檢查外觀及內部有無因運輸造成的嚴重?fù)p傷等異常現象，核對儀器備件，合格證及保修卡是否齊全。
2.用密封螺帽將輸出口A, B同時擰緊，不漏氣。
3.接通電源，打開電源開關，此時工作指示燈亮，壓力表指示逐漸上升至 0.4Mpa約數分鐘后,壓縮機停止工作, 工作指示燈隨之熄滅。將后面板上的空氣輸出口A的密封螺母旋松,使之略有氣體排出，稍后，壓縮機自動啟動，至停止。在壓縮機啟動-停止-啟動的反復循環中，壓力表指針應始終保持在0.4Mpa,說明儀器正常。
4.開機正常,用外徑Φ3或英制1/8管路連接到空氣輸出口A端,另一端接色譜儀并保證連接處不漏氣；輸出口B端與氮?dú)獍l(fā)生器輸入端口連接。再次工作時,只需打開電源開關即可。（注意：如果不接氮?dú)獍l(fā)生器，請不要?jiǎng)?/span>“空氣出口B”密封螺帽，以免漏氣造成壓縮機損壞）。
七．注意事項
1.將儀器背面輸出口的密封螺母取下（請將其保存好，以便今后自檢儀器用），用外徑φ3mm或英制1/8的氣路管與用氣設備的進氣口連接，擰緊螺母，密封性必須良好。打開儀器開關，儀器進入工作狀態。

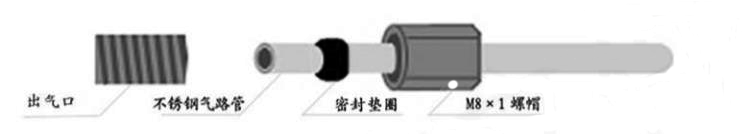

氣路連接方法見附圖
2.本儀器默認內置一支加長凈化器，內裝有變色硅膠與分子篩。使用過程中透過觀察窗檢查凈化器中的變色硅膠是否變色，如有變色請馬上更換或再生。
建議：每更換三次變色硅膠，更換一次分子篩。
更換方法：在壓力為“0”的前提下，整體旋下凈化器，擰開上蓋，更換管內填充物后，擰緊凈化器上蓋，將凈化器裝到底座上旋緊，并檢查是否漏氣。
變色硅膠再生方法：將變色硅膠放置于搪瓷托盤或玻璃器皿中，使用恒溫干燥箱，保持溫度在120℃約5小時即可。
分子篩再生方法：將分子篩放置于搪瓷托盤或玻璃器皿中，使用馬弗爐，恒溫500℃約5小時即可。
注意：安裝凈化器時，請務必保證凈化器底座內的兩個密封圈完好，以免造成漏氣。
3.為了確保氣體純度，儀器工作大約1000小時，需要更換活性炭（20-40目）一次。（在儀器內部不銹鋼桶內，打開儀器罩板即可取下更換，注意上蓋內的密封圈，以免造成漏氣）
4.為避免儲氣罐內積水過多，影響空氣純度，儀器運行過程中，用戶要經常手動按下前面板的排水開關數十秒，儀器將自動排水。（至少每天一次）
八．特別提示
1.空氣系統，工作指示燈常燈，屬于流量過大或有漏氣現象，應及時查漏，否則會損壞儀器不能工作！
2.儀器一律嚴禁空載開機！
九．產品配置清單
1. 全自動空氣發生器 1臺
2. 電源線 1根
3. 備件
①凈化器密封圈 φ9×1.9 1個
②凈化器密封圈 φ29×2.5 1個
③凈化器密封墊 φ40×2.5 1個
④氣路密封圈 φ6×1.9 6個
⑤氣路螺母 M8×1 3個
⑥保險管 20A 2個
4. 安裝使用說明書 1本
5. 產品合格證 1份
6. 產品保修卡 1份
十．故障判斷與處理
故障現象 | 故障原因 | 檢查方法 | 解決方案 |
1.儀器無法正常啟動
| 電源開關指示燈不亮 電源指示燈亮，但壓縮機不工作 | 電源插頭松動 | 將電源插頭安裝牢固
更換壓縮機 |
2.工作壓力低
| 氣路連接處漏氣 過濾器及過濾器上蓋沒有擰緊 | 用檢漏液檢測各氣路元件接口及各個連接處是否漏氣 | 擰緊漏氣的連接處 擰緊過濾器及過濾器上蓋 |
3.無輸出流量或輸出流量低 | 氣路堵塞、限流閥變值 | 觀看氣路有無壓扁或軟管處打折 | 更換氣路管，重新調整限流閥 |
4.壓縮空氣凈化程度降低 | 過濾填充物失效 | 1. 透過視窗觀察變色硅膠是否變色 2. 活性炭是否超出更換時間 | 1.按操作要求更換新的變色硅膠 2.務必工作約1000小時徹底更換一次活性炭 |
5.達不到設定的 壓力，但無漏氣現象 | 穩壓閥壓力調的過低 | 儀器背面調整穩壓閥至0.4MPa | |
6.工作指示燈亮，而壓力無法上升到0.4Mpa | 1.因大量漏氣造成壓縮機溫度過高而無法正常工作 2.穩壓閥有臟物 穩壓閥損壞 | 用檢漏液檢測各氣路連接處，尤其是更換新的填充物后，特別注意密封圈是否脫落，變形。 | 確保不漏氣后，待壓縮機冷卻后可恢復正常工作。 清理穩壓閥 更換穩壓閥 |
7.工作中出現噪音 | 電磁閥有臟物電磁閥已損壞 | 清洗電磁閥 更換電磁閥 |
十一．售后承諾書
在用戶遵守使用規定的條件下，以制造商發貨給用戶之日起一年內，因質量不良而發生的損壞或不能正常使用，公司將為用戶無償維修或更換。
如有問題請與我公司技術服務部聯系
聯系電話： 021-51699970
